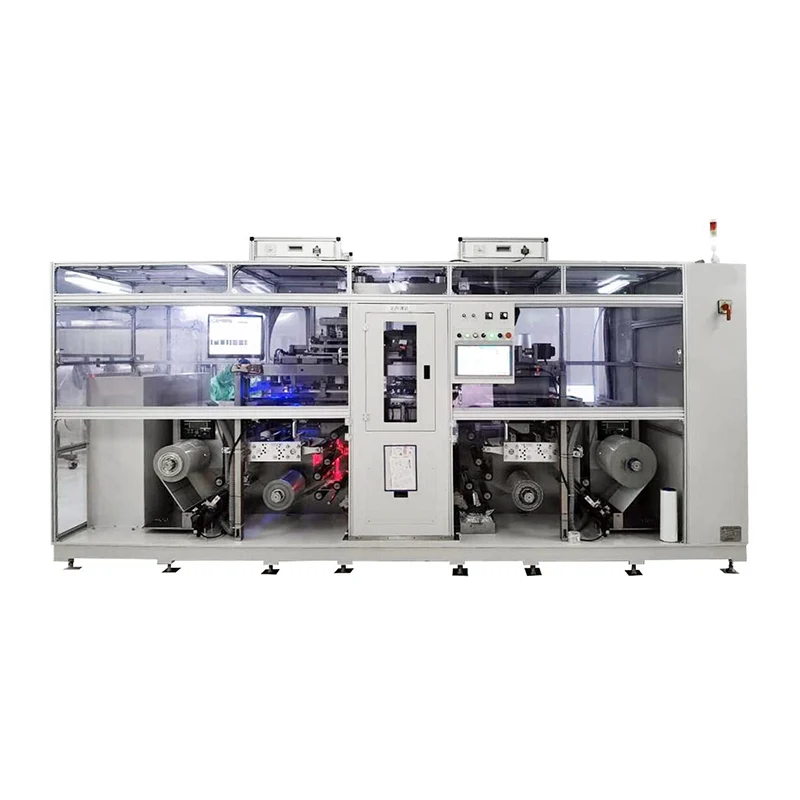

Automatische LTCC -stapelmachine

De lamineermachine wordt gebruikt om de lege film van de opgerolde keramische film en de bedrukte keramische film in vierkante stukken te snijden en vervolgens te pakken en uit te lijnen met een mechanische arm. Daarna worden ze gelamineerd en onder druk gezet volgens het ingestelde programma om een ​​blok te vormen met de interne structuur van MCC.

Het werkende principe is om de lege keramische filmrol aan de rechterkant van de lamineermachine te installeren; Na het afdrukken is de keramische filmrol geïnstalleerd in de uitgerolde positie van de lamineermachine; Vervolgens is het programma volgens de procesvereisten ingesteld en grijpt de peeling robotarm verschillende films. Na automatische uitlijning worden de films gestapeld en onder druk gezet. Ten slotte haalt de robotarm de gestapelde blokken eruit en plaatst ze in de ontvangende lade.

Algemene afmetingen van de machine: host 4350 mm (L) x1600 mm (W) x2500 mm (H).

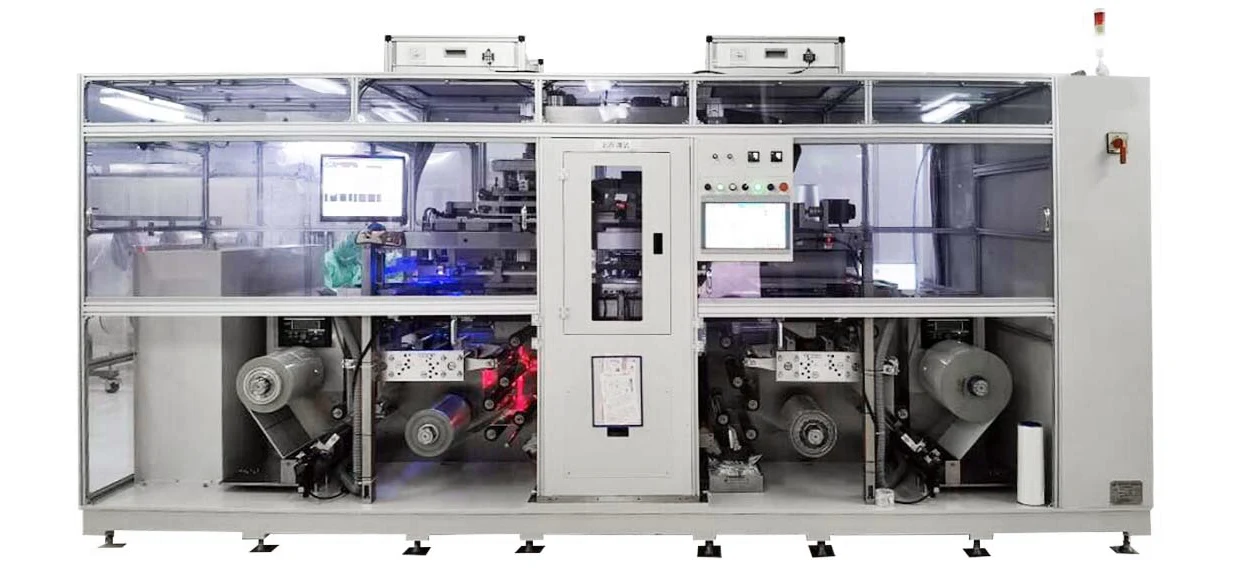

Yisenrong Automatic LTCC -stapelmachine bestaat uit een rek, een elektrode zijrol overdrachtsmechanisme, een elektrode zijroloverdrachtmechanisme, een elektrode zijpeeling werktable, een cover -zijpeeling werktable, een filmbehandelingsmanipulator en uitlijningsmechanisme, een drukmechanisme, een drukmechanisme, een materiaal dat manipulator ontvangt en een elektrisch systeem en een elektrisch systeem. De onderkant van het rek is gelast met stalen secties, waardoor de stabiliteit en nauwkeurigheid van de apparatuur wordt gewaarborgd. Andere gebieden zijn ontworpen met profielframes en transparante PVC -materialen voor sluiting, waardoor het interieur zichtbaar en gemakkelijk te bedienen is.

Gebruiksvoorwaarden

Comprimeerde luchtdruk 0,5-0,7 mpa

Gecomprimeerde luchtstroomsnelheid 200l/min

Voeding AC 380V+10% 50Hz

Maximaal vermogen van 30 kW

Temperatuur 20-30 ℃

Vochtigheid 60 ± 10%

Veiligheidsmaatregelen voor werking van mechanische apparatuur: ‌

A. Draag een goed beschermende apparatuur. ‌

B. Veiligheidsinspecties uit apparatuur uitvoeren. ‌

C. Volg de operationele procedures en risicobeperkingsmaatregelen: ‌

Raak bewegende delen (bijv. Snijders, poeliewielen) niet aan met handen.

Pas niet bij de hand niet aan, meet of rein puin met de hand.

Voor meerdere personen samenwerkingsactiviteiten, verduidelijken de verantwoordelijkheden van verantwoordelijkheden om onbedoelde activering van controle-apparaten te voorkomen.

D. Onderhoud van apparatuur en paraatheid van noodsituaties: ‌

Voer regelmatig onderhoud en onderhoud uit.

Schone apparatuur na gebruik; Inspecteer versleten onderdelen (bijv. Snijders, lagers) en vervang ze onmiddellijk.

Regelmatig testen veiligheidsapparaten (bijv. Beschermende deksels, noodstopschakelaars); Ongeautoriseerde verwijdering is verboden.

E. Emergency Response: ‌

In het geval van plotselinge storing of ongeval, snijdt u onmiddellijk de stroom af en meldt u het incident; Probeer geen apparatuur te repareren terwijl het draait.

Leveringsperiode: 90 dagen.
