Deze worden algemeen geaccepteerd en gebruikt in de keramische condensatorindustrie.

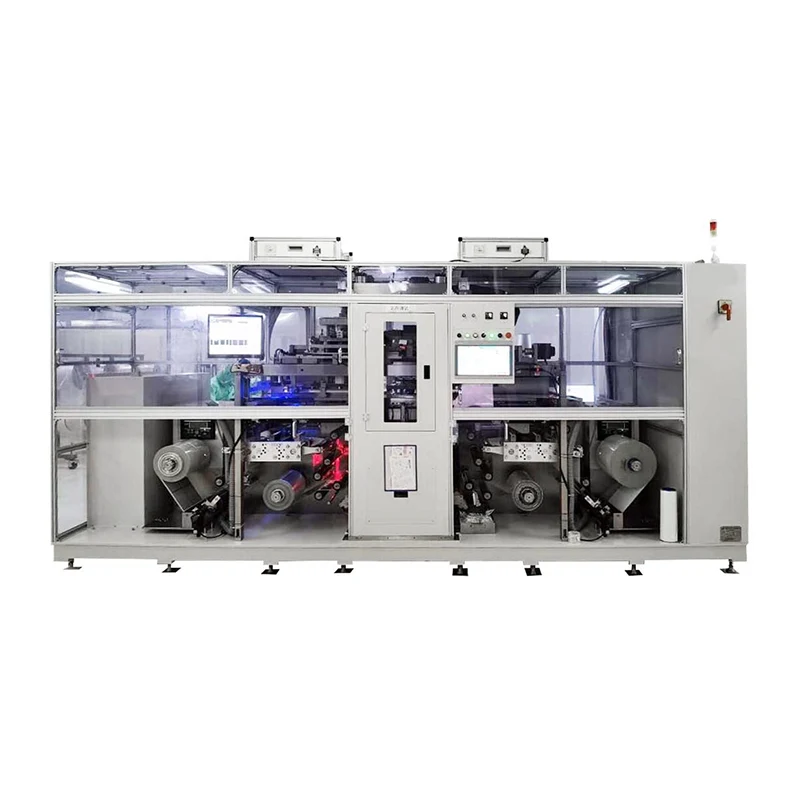

Actief gebied: verwijst naar de totale oppervlakte van alle linker- en rechter interne elektroden in deMLCC -machineGestageerd en overlapt, en een effectief keramisch medium wordt gevuld tussen de twee gespreide en overlappende interne elektroden.
Actief diëlektrisch: het keramische isolatiemedium tussen alle geïnterlinieerde en overlappende interne elektroden in het MLCC -keramische lichaam.
Artefact: elke afwijking veroorzaakt door het DPA -analyseproces dat niet in de steekproef aanwezig was voorafgaand aan DPA -verwerking. Bijvoorbeeld, stressverlichting scheuren, oppervlaktescheuren en elektrode verplaatsing die kunnen optreden tijdens het polijsten.
Bandbreedte (bandbreedte): MLCC Two Terminal Elektrode Coating Breedt -dimensie, vanaf het einde van de chipterminal -elektrode om de breedte van het keramische lichaam te bedekken.
Barrierlaag (barrièrelaag): de buitenste laag van de MLCC-terminalelektrode is aangeteld en de tweede plateringlaag binnen is een nikkelbarrièrelaag, die de interne elektroden beschermt in de toestand van gesmolten blik tijdens het solderen. Raadpleeg sectie 4.3 NME- en BME -processchema.
Koud soldeer (koud soldeer): slechte soldeergewrichten veroorzaakt door onvolledige refllow solderen, zwakke afleiding of sporadische infiltratie tijdens het solderenproces. Van het oppervlak wordt het gekenmerkt door saaie, korrelige en poreuze oppervlakken. Van binnenuit wordt koud solderen gekenmerkt door overmatige pinholes en mogelijke resterende flux.
Condensatorelement: een keramische chiplichaam met terminale elektrodeplaten.
Keramisch lichaam (chip -element): voor DPA -analyse verwijdert het keramische lichaam de eindelektrodeplating en bevat alleen de binnenste elektrode.
Scheur: een scheur of scheiding die plaatsvindt in de MLCC. Scheuren kunnen worden veroorzaakt door onjuiste productieprocessen of materialen, of worden geïnduceerd door DPA -verwerking of omgevingsstress.
Delaminatie: scheiding tussen twee lagen keramisch diëlektrisch, of tussen een keramisch laminaat en het grensvlak van een interne elektrode, of, minder vaak, binnen een enkele laag keramiek ongeveer parallel aan het vlak van de interne elektrode.
Destructieve fysieke analyse (DPA): sectionele analyse uitgevoerd om de interne kenmerken van een object of apparaat te onderzoeken, wat resulteert in gedeeltelijke of totale vernietiging van het geanalyseerde object. Voor chip -keramische condensatoren kan dit etsen, slijpen, polijsten en microscopisch onderzoek zijn. In sommige gevallen kan het ook weerstand zijn tegen het solderen van thermische schok (RSH), visuele inspectie voorafgaand aan DPA en elektrische testen.
Diëlektrisch: diëlektrisch keramiek tussen interleaved en overlappende interne elektroden.
Media Voids: Vacuüm Voids of agglomeratie van verschillende leegtes binnen een laag media, zelfs in sommige gevallen een laag.
Uitloging: Vanwege de werking van gesmolten soldeer wordt het eindmetaal van de chipcondensator geërodeerd en smolt de eindplating in tinsmelt.
Microcrack: een zeer fijne scheur in een keramiek die alleen zichtbaar is met indirect, darkfield of gepolariseerd licht bij relatief hoge vergrotingen (meestal boven 1x). Werkelijke microcracks treden op als gevolg van spanningen in het keramische lichaam of de afgifte van dergelijke krachten.
Overlappingweergave: een longitudinaal gedeelteaanzicht van een chipcondensator met gespreide overlappende binnenelektroderanden, eindigen de zijlijn, de terminalelektrodeplatellaag en het keramische lichaam en de soldeerverbindingen, de sectie staat loodrecht op de interne elektrodelaag en de keramische laag.
