HTCC (Co - Fired Ceramic met hoge temperatuur) omvat het mengen van keramisch poeder met additieven zoals oplosmiddelen, bindmiddelen, dispergeermiddelen en weekmakers om een slurry te vormen. Groene keramische banden worden verkregen via tape -castingtechnologie. Nadat ze ze in films van een vaste grootte hebben gesneden, wordt laserboringen uitgevoerd. Schermafdruktechnologie wordt gebruikt om de gaten en ontwerpcircuits op elke laag te vullen met metalen zoals wolfraam, molybdeen en molybdeen - mangaan. Vervolgens worden de groene lichamen gelamineerd, geperst, gesneden en gesinterd. Ten slotte wordt verticale interconnectie tussen verschillende lagen bereikt en wordt de combinatie van metaal en keramiek voltooid.

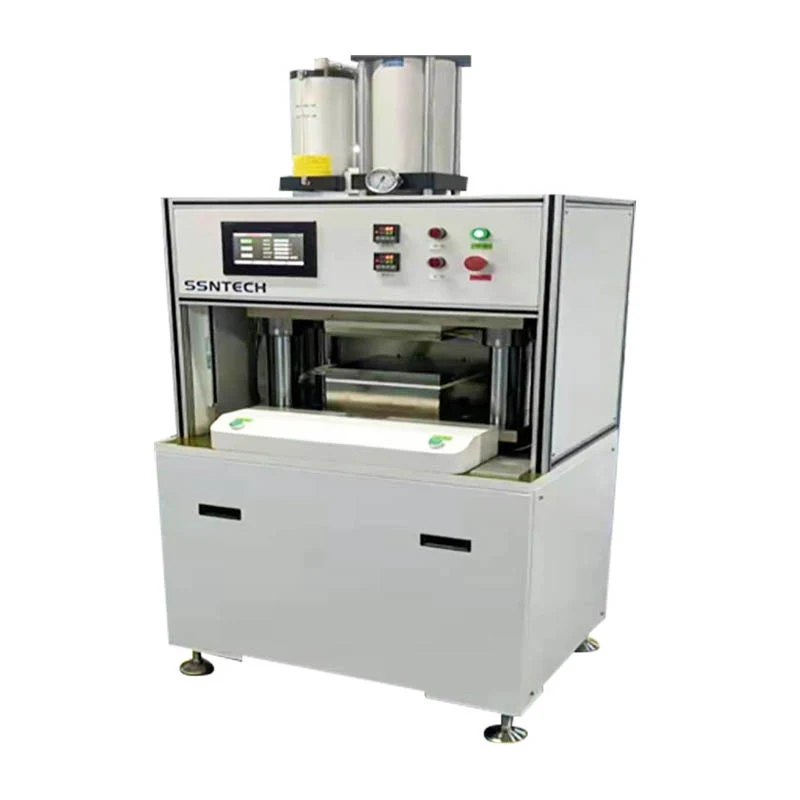

DeHTCC -afvlakke machineis een belangrijke apparatuur die speciaal is ontworpen voor het verwerken van HTCC -groene keramische platen en aanverwante producten, en het speelt een belangrijke rol in het HTCC -proces. De belangrijkste functie is om HTCC groene keramische platen nauwkeurig plat te maken, waardoor de vlakheid en stabiliteit van de groene keramische platen in de daaropvolgende verwerking wordt gewaarborgd, waardoor de kwaliteit en prestaties van de eindproducten effectief worden verbeterd.
1. Apparatuurfuncties en principes
(1) Functieoverzicht
Groene keramische plaat afvlakken: het kan de gevulde verhoogde slurry of gedrukte patronen op de gegoten HTCC groene keramische platen onder specifieke temperatuur- en drukomstandigheden plat maken. Door de druk en temperatuur precies te regelen, wordt de oneffenheden op het oppervlak van de groene keramische platen geëlimineerd, waardoor een goede basis biedt voor latere processen zoals lamineren en sinteren.
Uniforme druktoepassing: het kan een uniforme druk van de productmaterialen realiseren. In het productieproces van HTCC -producten is uniforme druk cruciaal. Het kan ervoor zorgen dat alle delen van de groene keramische platen uniform worden benadrukt, waardoor defecten zoals vervorming en delaminatie veroorzaakt door ongelijke druk worden vermeden, waardoor de stabiliteit en consistentie van de producten aanzienlijk wordt verbeterd en de defectsnelheid wordt verlaagd.
(2) Werkprincipe
Op basis van de elasticiteitstheorie en plasticiteit wordt de drukkop van de apparatuur gebruikt om druk uit te oefenen op de HTCC -groene keramische platen. Wanneer de drukkop werkt op de groene keramische platen, ondergaan de groene keramische vellen elastische vervorming onder druk. Met de continue toename van de druk komen de groene keramische vellen geleidelijk in de plastische vervormingsfase, waardoor de correctie en afvlakking van oppervlakte -ongelijkheden realiseerden. Tegelijkertijd is de apparatuur uitgerust met precieze druk- en temperatuurregelsystemen om de stabiliteit van druk en temperatuur tijdens het afvlakkingsproces te waarborgen, waardoor aan de afvlakkingsprocesvereisten van verschillende HTCC -groene keramische platen voldoen.
2. Apparatuurfuncties en voordelen
(1) Hoge - precisiedrukregeling
Nauwkeurige drukregeling: het hanteert een geavanceerd hydraulisch systeem en een hoge precisiedruksensoren, die een stepless -regulatie van de afvlakkingsdruk kunnen realiseren met een regulatie -nauwkeurigheid van ± 0,1 mpa. Of het nu is voor dunne groene keramische platen of speciale materialen die hoge druk vereisen voor het afvlakken, de druk kan nauwkeurig worden vastgesteld en geregeld om de consistentie en stabiliteit van het afvlakkingseffect te waarborgen.
Hoge drukuniformiteit: door het optimaal ontworpen drukkopstructuur en drukverdelingssysteem zorgt het ervoor dat de druk gelijkmatig wordt verdeeld in het gehele afvlakkingsgebied, met een drukafwijking van L ESS dan ± 1%. Deze functie vermijdt effectief problemen zoals vervorming en scheuren van de groene keramische platen veroorzaakt door overmatige of onvoldoende lokale druk, waardoor de productkwaliteit en opbrengst aanzienlijk worden verbeterd.
(2) Nauwkeurige temperatuurregeling
Brede temperatuurregelingsbereik: deHTCC -afvlakke machineis uitgerust met een compleet verwarmings- en temperatuurregelsysteem, met een temperatuurregelingsbereik van kamertemperatuur tot 200 ℃, die kunnen voldoen aan de temperatuurvereisten van verschillende HTCC -groene keramische bladmaterialen tijdens het afvlakkingsproces. Of het nu is voor temperatuur - Gevoelige speciale groene keramische plaatmaterialen of temperatuuromstandigheden vereist door conventionele processen, nauwkeurige regulering en controle kunnen worden bereikt.
Hoge temperatuurregeling Precisie: het neemt het PID -intelligente temperatuurregelingsalgoritme aan, gecombineerd met hoge precisietemperatuursensoren, met een temperatuurregelingsnauwkeurigheid van ± 1 ℃. Een stabiele temperatuuromgeving is bevorderlijk voor de uniforme stroom en plastic vervorming van de materialen in de groene keramische platen, waardoor het afvlakkingseffect wordt gewaarborgd en tegelijkertijd de impact van temperatuurschommelingen op de prestaties van de groene keramische platen wordt verminderd.
(3) Efficiënte en stabiele werkingsprestaties
Hoog - Betrouwbaarheid Structureel ontwerp: het hoofdframe is gemaakt van hoog - sterkte staal, dat een uitstekende stijfheid en stabiliteit heeft na precisieverwerking en strikte kwaliteitsinspectie. Tijdens een lange termijn continue werking kan de apparatuur bestand zijn tegen enorme druk en frequente bewerkingen, en is niet gevoelig voor vervorming, losraken en andere problemen, waardoor een hoge betrouwbaarheid en een lange levensduur van de apparatuur wordt gewaarborgd.
Geavanceerd transmissie- en besturingssysteem: het is uitgerust met een geavanceerd motoraandrijvingssysteem en PLC -besturingssysteem, waardoor de automatisering en intelligentie van apparatuurbediening worden gerealiseerd. Operators hoeven alleen relevante parameters in te stellen op de menselijke - machine -interface en de apparatuur kan de afvlakkingsbewerking automatisch voltooien volgens het preset -programma, met eenvoudige werking en stabiele werking. Tegelijkertijd is de apparatuur uitgerust met een volledige foutdiagnose en alarmfunctie, die problemen tijdens het bedrijf tijdig kan detecteren en oplossen, waardoor de productie -efficiëntie en het gemak van onderhoud van apparatuur wordt verbeterd.
(4) Goede werking gemak
Gebruiker - Vriendelijke mens - machine -interface: een groot aanraakscherm met een groot groot kleur wordt gebruikt als de interactie tussen menselijke - machine. Het interface -ontwerp is eenvoudig en intuïtief en de bewerking is handig en gemakkelijk te begrijpen. Operators kunnen gemakkelijk bewerkingen zoals parameterinstelling, apparatuurstart en stop en werkstatusbewaking via het aanraakscherm voltooien, waardoor de arbeidsintensiteit en bedieningsmoeilijkheden van operators aanzienlijk worden verminderd.
Snel schimmelveranderingssysteem: om te voldoen aan de afvlakkingsbehoeften van HTCC groene keramische platen van verschillende specificaties, is de apparatuur uitgerust met een snel schimmelveranderingssysteem. Door middel van eenvoudige bewerkingen kan de mal in korte tijd worden vervangen, waardoor de veelzijdigheid en productieflexibiliteit van de apparatuur wordt verbeterd en zich aanpast aan gediversifieerde productietaken.
3. Toepassingsvelden
DeHTCC -afvlakke machinewordt veel gebruikt in verschillende links van de HTCC-industrie voor meerlagen keramische apparaten, inclusief maar niet beperkt tot de productie van de volgende producten:
HTCC -chip -zuurstofsensor: in het productieproces van chip -zuurstofsensoren helpt de precieze afvlakking van groene keramische vellen door de HTCC -afvlakkmachine om de consistentie en stabiliteit van de interne structuur van de sensor te waarborgen, waardoor de meetnauwkeurigheid en betrouwbaarheid van de sensor wordt verbeterd.
HTCC Ceramic -pakket: voor de productie van HTCC -keramische pakketten kan de afvlakke machine ervoor zorgen dat de vlakheid van de groene keramische platen vóór laminering en sinteren, zodat het pakket betere afdicht- en elektrische prestaties heeft bij het inkapselen van elektronische componenten.
HTCC -druksensor: bij de productie van druksensoren beïnvloedt de vlakheid van de groene keramische platen direct de nauwkeurigheid van de drukdetecties van de sensor. De HTCC -afvlakke machine biedt een goed afvlakkingseffect voor de groene keramische platen door uniforme druk en precieze temperatuurregeling, waardoor de algehele prestaties van de druksensor worden verbeterd.
