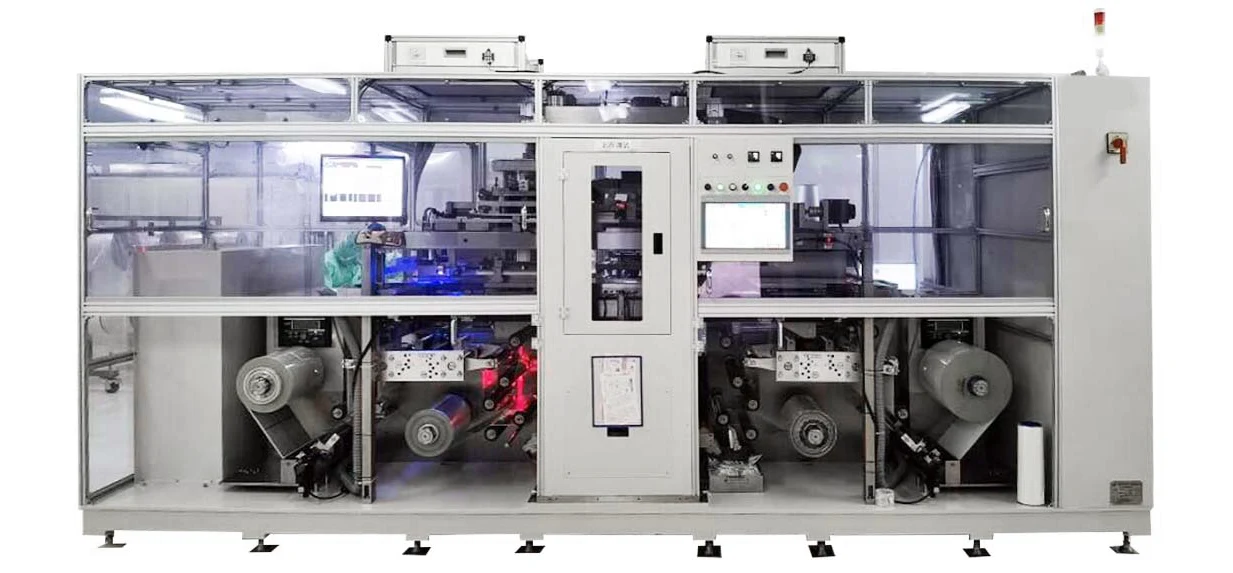

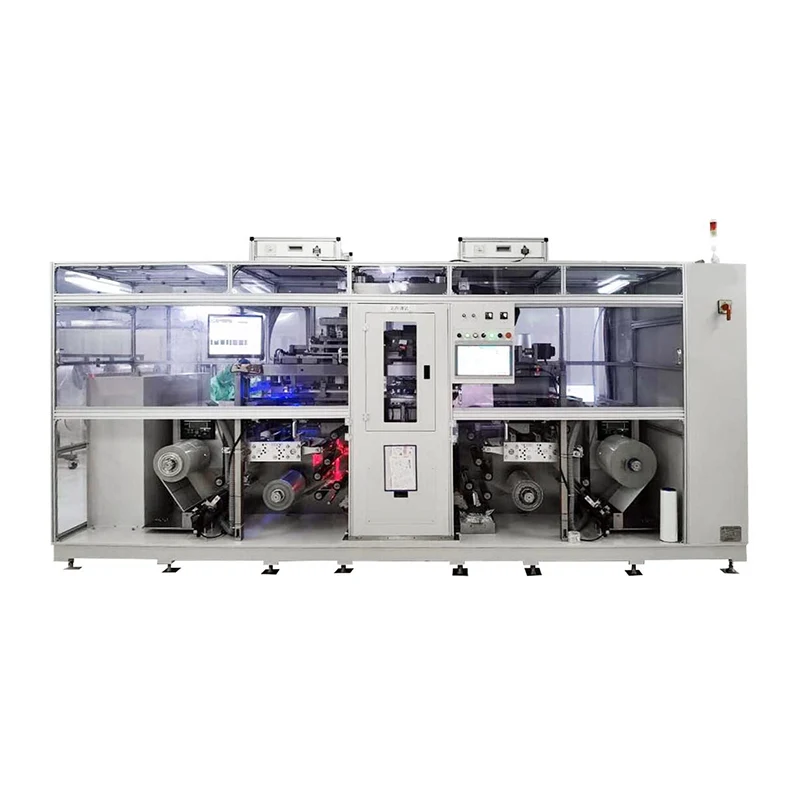

Automatische MLCC-stapelmachine

Sollicitatie:

De lamineermachine wordt gebruikt om de blanco film van de gerolde keramische film en de bedrukte keramische film in vierkante stukken te snijden, deze vervolgens vast te pakken en uit te lijnen met een mechanische arm. Daarna worden ze gelamineerd en onder druk gezet volgens het ingestelde programma om een ​​blok te vormen met de interne structuur van MLCC.

Het werkingsprincipe is om de blanco keramische filmrol op de juiste uitrolpositie van de lamineermachine te installeren; Na het printen wordt de keramische filmrol geïnstalleerd op de linker uitrolpositie van de lamineermachine; Vervolgens wordt, afhankelijk van de procesvereisten, het programma ingesteld en pakt de pelrobotarm verschillende films. Na automatische uitlijning worden de films gestapeld en onder druk gezet. Ten slotte haalt de robotarm de gestapelde blokken eruit en legt deze in de opvangbak.

Algemene afmetingen van de machine: Gastheer 4350 mm (L) x1600 mm (b) x2500 mm (H).

YISENRONG Automatische MLCC-stapelmachine bestaat uit een rek, een elektrode-zijroloverdrachtsmechanisme, een elektrode-zijroloverdrachtsmechanisme, een elektrode-zijafpelwerktafel, een dekselzijde-afpelwerktafel, een filmhanteringsmanipulator en uitlijningsmechanisme, een drukmechanisme, een materiaalontvangstmanipulator en een elektrisch systeem. De onderkant van het rek is gelast met stalen profielen, waardoor de stabiliteit en nauwkeurigheid van de apparatuur wordt gewaarborgd. Andere ruimtes zijn ontworpen met profielframes en transparante PVC-materialen ter afsluiting, waardoor het interieur zichtbaar en eenvoudig te bedienen is.

Gebruiksvoorwaarden

Persluchtdruk 0,5-0,7 MPa

Persluchtdebiet 200L/Min

Voeding AC 380V+10% 50Hz

Maximaal vermogen van 30 kW

Temperatuur 20-30 ℃

Vochtigheid 60 ± 10%

Veiligheidsmaatregelen voor de bediening van mechanische apparatuur:‌

A. Draag op de juiste manier beschermende uitrusting.‌

B. Veiligheidsinspecties van apparatuur uitvoeren

C. Volg de operationele procedures en risicobeperkende maatregelen:‌

Raak bewegende onderdelen (zoals messen, katrolwielen) niet met de handen aan.

Tijdens het gebruik mag u het vuil niet met de hand aanpassen, meten of reinigen.

Voor samenwerkingsoperaties met meerdere personen dient u de verdeling van de verantwoordelijkheden te verduidelijken om onbedoelde activering van bedieningsapparatuur te voorkomen.

D. Onderhoud van apparatuur en paraatheid bij noodsituaties:‌

Voer regelmatig onderhoud en onderhoud uit.

Apparatuur na gebruik reinigen; inspecteer versleten onderdelen (bijv. messen, lagers) en vervang ze onmiddellijk.

Test regelmatig veiligheidsvoorzieningen (bijv. beschermkappen, noodstopschakelaars); ongeoorloofde verwijdering is verboden.

E. Noodmaatregelen:‌

In geval van een plotselinge storing of ongeval, sluit u onmiddellijk de stroom af en rapporteert u het incident; Probeer geen apparatuur te repareren terwijl deze in werking is.

Levertermijn: 90 dagen.
